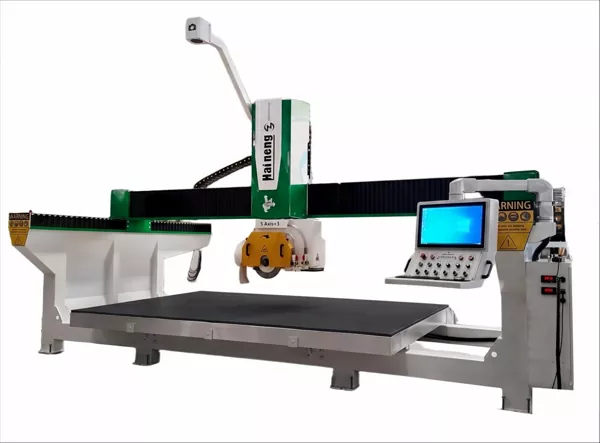

Czy 5-osiowa piła mostowa CNC HTQ700GL jest odpowiednia do niestandardowej obróbki kamienia?

HTQ700GLPilarka mostowa CNC 5-osiowajest przeznaczony dla osób zajmujących się obróbką kamienia, które potrzebują większej elastyczności niż konwencjonalne ustawienie do cięcia prostego. Dzięki sterowaniu CNC, programowaniu importu CAD, regulowanemu ruchowi głowicy tnącej i wytrzymałej konstrukcji spawanej, maszyna nadaje się do szeregu zastosowań związanych z cięciem i kształtowaniem kamienia.

Co potrafi 5-osiowa piła mostowa CNC HTQ700GL?

Nie każdy projekt kamienny ma obrys prostokąta. Blaty kuchenne, blaty łazienkowe, elementy architektoniczne i elementy z kamienia dekoracyjnego mogą wymagać kątowych krawędzi, zakrzywionych profili lub części o niestandardowych kształtach.

HTQ700GL obsługuje różnorodne operacje cięcia i profilowania, w tym:

1. Cięcie proste i pod kątem:Obróbka płyt kamiennych i wycinanie części pod odpowiednimi kątami.
2. Cięcie na wymiar:Produkuj okrągłe, owalne, wachlarzowe, wielokątne, w kształcie rombu i inne nieregularne formy.

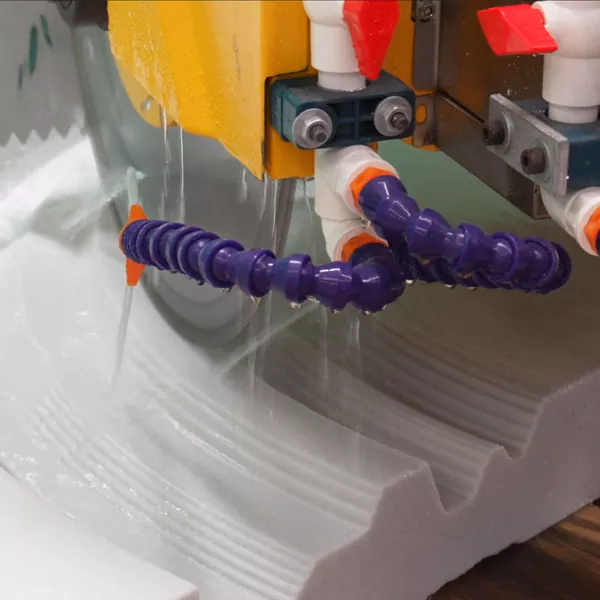

3. Profilowanie zakrzywione:Aby uzyskać odpowiednie elementy z kamienia dekoracyjnego, podążaj za prostymi i zakrzywionymi konturami.
4. Cięcie rowków:Twórz proste, ukośne i siatkowe rowki do odpowiednich zastosowań.
5. Fazowanie i kształtowanie krawędzi:Użyj regulowanego ruchu głowicy tnącej, aby spełnić różne wymagania projektowe.

Specyfikacja maszyny podaje obrót osi C od 0 do 360 stopni i ruch osi A od 0 do 90 stopni. Stół roboczy ma określony maksymalny zakres pochylenia od 0 do 85 stopni.

Te zakresy ruchu dają producentom więcej opcji podczas planowania pracy niestandardowej. Rzeczywista zdolność przetwarzania zależy od materiału, wymiarów przedmiotu obrabianego, konfiguracji ostrza, oprzyrządowania i wybranej metody cięcia. W przypadku wymagających lub nietypowych prac poproś dostawcę o potwierdzenie konfiguracji i zorganizowanie próbnego testu cięcia.

Zastosowania w blatach i obróbce kamienia

Blaty kuchenne i łazienkowe

Produkcja blatów często wymaga czegoś więcej niż tylko wymiarowania płyty. W zależności od projektu praca może wymagać zakrzywionych krawędzi, otworów na zlew, otworów na baterię lub rowków drenażowych.

HTQ700GL obsługuje operacje cięcia i profilowania. Dzięki opcjonalnej przystawce do frezowania i odpowiedniemu oprzyrządowaniu maszynę można również skonfigurować do dodatkowych zadań obróbczych, w tym frezowania otworów zlewu i kranu, rowków drenażowych i krawędzi blatów. Polerowanie wymaga odpowiednich ściernic i narzędzi.

W warsztatach, które przetwarzają zarówno standardowe blaty, jak i projekty niestandardowe, ta konfiguracja może pomóc w przeniesieniu kilku odpowiednich operacji na jedną maszynę. Przed złożeniem zamówienia należy potwierdzić wyposażenie opcjonalne i wymagane oprzyrządowanie.

Obróbka granitu i marmuru

Warsztaty granitu i marmuru często zajmują się produktami o różnych grubościach, konturach i wymaganiach wykończeniowych. HTQ700GL nadaje się do oceny zastosowań, takich jak kształtowane elementy kamienne, cięcia pod kątem i profile dekoracyjne.

Podany zakres średnic ostrzy wynosi od 350 do 700 mm. Maksymalnej średnicy ostrza nie należy traktować jako maksymalnej głębokości cięcia. Osiągalna głębokość cięcia oraz zalecane warunki pracy zależą od konfiguracji maszyny, wybranego ostrza i materiału.

Płytki i kamień inżynieryjny

Płytki wielkoformatowe i produkty z kamienia konstrukcyjnego mogą wymagać zaplanowanych ścieżek cięcia i specjalnej obróbki krawędzi. HTQ700GL wykorzystuje sterowanie CNC i programowanie importu CAD w celu wspierania zaprogramowanych operacji dla odpowiednich materiałów i projektów części.

Przed obróbką nieznanych materiałów należy potwierdzić u dostawcy kompatybilność ostrza, podparcie przedmiotu obrabianego, ustawienia posuwu i wymaganą jakość wykończenia krawędzi.

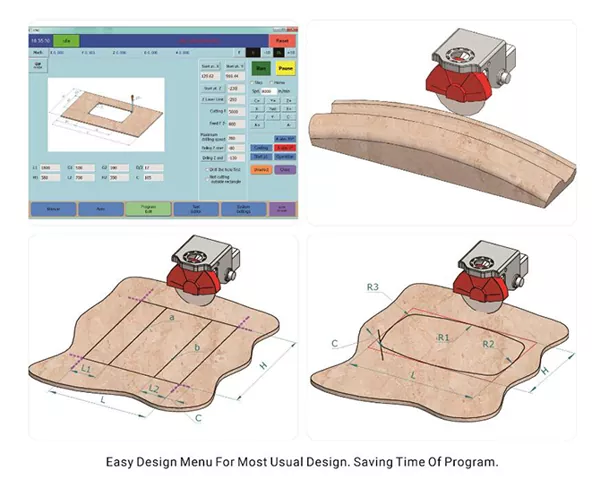

Programowanie importu CAD i obsługa CNC

Programowanie jest ważną kwestią, gdy warsztat kamieniarski obsługuje różne kształty części i rysunki klientów. Maszyna o dużych możliwościach ruchu jest najbardziej przydatna, gdy operatorzy mogą przygotować wymagane ścieżki cięcia w powtarzalny sposób.

HTQ700GL wykorzystuje sterowanie CNC i programowanie importu CAD. Dokumentacja produktu opisuje interfejs ekranu dotykowego, który ma uprościć obsługę oraz system generujący grafikę na podstawie wprowadzonych danych.

Typowy przepływ pracy obejmuje przygotowanie rysunku, import zgodnych danych CAD, sprawdzenie wymagań dotyczących przetwarzania, ustawienie materiału i narzędzi oraz weryfikację zadania przed rozpoczęciem automatycznego przetwarzania.

Takie podejście ma zastosowanie w warsztatach, które regularnie otrzymują niestandardowe rysunki lub powtarzają produkcję podobnych części. Przed zakupem HTQ700GLPilarka mostowa CNC 5-osiowa, potwierdź obsługiwane formaty plików CAD, wymagania dotyczące oprogramowania i ustalenia dotyczące szkolenia operatorów.

Wytrzymała konstrukcja i elementy ruchu

Konstrukcja maszyn to kolejny czynnik, który należy wziąć pod uwagę przy wyborze sprzętu do regularnej produkcji. W HTQ700GL zastosowano integralną sztywną konstrukcję spawaną. Udokumentowane elementy ruchu obejmują szyny liniowe, śruby kulowe, przekładnię śrubową, precyzyjne reduktory planetarne i układ serwo.

Maszyna posiada silnik główny o mocy 22 kW i zakresie prędkości obrotowych od 0 do 6000 obr./min. Całkowita zainstalowana moc maszyny jest podana jako 33 kW.

Specyfikacje te stanowią użyteczny punkt wyjścia do porównywania sprzętu. Jednakże prędkość skrawania, jakość wykończonej krawędzi i wydajność produkcji zależą od takich czynników, jak wybrane ostrze, charakterystyka materiału, głębokość cięcia, ustawienia posuwu i konfiguracja operatora.

Dane techniczne HTQ700GL

Poniższe dane opierają się na dokumentacji produktu producenta. Konwersje imperialne są przybliżone.

Uwaga dotycząca instalacji:Wymiary całkowite nie odzwierciedlają pełnego wymaganego luzu roboczego wokół maszyny. Przed przygotowaniem warsztatu sprawdź zasilanie elektryczne, dostęp do miejsca pracy, stan podłogi, przestrzeń ładunkową, odstępy konserwacyjne i wymagania instalacyjne.

Czy HTQ700GL jest odpowiedni dla Twojego warsztatu?

Wybór właściwej maszyny zależy od zadań faktycznie zamawianych przez klientów. Warsztat zajmujący się wymiarowaniem płyt prostokątnych może mieć inne wymagania niż ten, który regularnie wykonuje niestandardowe części blatów lub nieregularne profile kamienne.

HTQ700GL może być warty rozważenia, jeśli Twój sklep:

1. Obróbka cięć pod kątem, zakrzywionych konturów lub niestandardowych części kamiennych.
2. Potrzebuje sterowania CNC i programowania importu CAD do pracy opartej na rysunkach.
3. Współpracuje z granitem, marmurem, kamieniem konstrukcyjnym, płytkami i innymi kompatybilnymi materiałami budowlanymi.
4. Chce ocenić opcjonalne operacje frezowania pod kątem odpowiednich zastosowań na blacie.
5. Ma odpowiednią powierzchnię i moc elektryczną wymaganą dla maszyny.

Przed podjęciem decyzji o zakupie przygotuj kilka reprezentatywnych rysunków. Uwzględnij standardowe zadanie cięcia, cięcie pod kątem i nieregularny profil. Poproś dostawcę o potwierdzenie odpowiedniej konfiguracji, narzędzi i metody przetwarzania dla każdego zadania.

Co sprawdzić przed złożeniem zapytania o wycenę

Materiał i grubość

Zidentyfikuj najczęściej obrabiane materiały i podaj typową i maksymalną grubość przedmiotu obrabianego. Różne materiały mogą wymagać różnych ostrzy i warunków pracy.

Wymiary części i wymagania dotyczące cięcia

Udostępnij zwykłą długość, szerokość, grubość, wymagane kąty i szczegóły profilu. Pomaga to dostawcy ocenić, czy przesuw maszyny i proponowana konfiguracja są odpowiednie.

Narzędzia i funkcje opcjonalne

Określ, czy Twoje zadania wymagają cięcia prostego, cięcia pod kątem, niestandardowych profili, rowków, frezowania lub polerowania. Sprawdź, które funkcje wymagają wyposażenia opcjonalnego, zamiast zakładać, że każda operacja jest uwzględniona w konfiguracji standardowej.

Oprogramowanie i warunki fabryczne

Dostarcz reprezentatywne rysunki CAD i potwierdź kompatybilne formaty plików. Sprawdź także dostęp do maszyny, dostępną przestrzeń instalacyjną, wymagania elektryczne i odstępy konserwacyjne.

Wsparcie posprzedażowe

Zapytaj o wskazówki dotyczące instalacji, szkolenie operatorów, części zamienne, dokumentację konserwacyjną i wsparcie techniczne. Dane te należy sprawdzić wraz ze specyfikacjami maszyny i ceną zakupu.

Często zadawane pytania

Jakie materiały może przetwarzać HTQ700GL?

Dokumentacja produktu zawiera listę płyt, płytek, marmuru, sztucznego kamienia, granitu, wyrobów cementowych i innych materiałów budowlanych odpowiednich do cięcia i kształtowania. Przed złożeniem zamówienia potwierdź zgodność z konkretnym materiałem i grubością.

Czy HTQ700GL obsługuje cięcie pod kątem?

Tak. Określony ruch w osi A wynosi 0–90°, a obrót w osi C wynosi 0–360°. Stół roboczy ma określony maksymalny zakres pochylenia wynoszący 0–85°. Poproś dostawcę o sprawdzenie wymaganej konfiguracji dla zamierzonego zadania.

Czy maszyna może obrabiać otwory zlewowe i rowki drenażowe?

Te dodatkowe zadania obróbcze można wykonać za pomocą opcjonalnego mocowania frezu i odpowiedniego oprzyrządowania. Potwierdź załącznik, narzędzia i wymaganą konfigurację, prosząc o wycenę.

Jak zaprogramowana jest maszyna?

Podaną metodą programowania jest import CAD. Obsługiwane formaty plików i wymagania dotyczące oprogramowania należy potwierdzić u dostawcy.

Jaka jest maksymalna średnica ostrza?

Określony zakres średnic ostrza wynosi 350–700 mm, około 13,8–27,6 cala. Liczba ta sama w sobie nie określa maksymalnej głębokości cięcia.

Ile miejsca potrzebuje maszyna?

Podane wymiary całkowite to 5800 × 3400 × 3600 mm. Do obsługi materiałów, obsługi, konserwacji i bezpiecznego dostępu może być potrzebna dodatkowa przestrzeń. Przed przygotowaniem miejsca poproś o projekt instalacji.

Omów swoje wymagania dotyczące cięcia kamienia z firmą Haineng

HTQ700GLPilarka mostowa CNC 5-osiowałączy w sobie sterowanie CNC, programowanie importu CAD, zakres ostrzy 350–700 mm, regulowany ruch głowicy tnącej i integralną sztywną konstrukcję spawaną. Opcjonalna konfiguracja frezu może rozszerzyć jego zastosowanie o dodatkowe, odpowiednie zadania związane z obróbką blatu.

Aby ustalić, czy maszyna pasuje do Twoich potrzeb produkcyjnych, udostępnij firmie Haineng typ materiału, wymiary przedmiotu obrabianego, wymagane operacje i reprezentatywne rysunki. Dostawca może następnie pomóc w potwierdzeniu odpowiedniej konfiguracji maszyny i wyposażenia opcjonalnego.

Poproś o wycenę 5-osiowej piły mostowej CNC HTQ700GL
